ScElSim

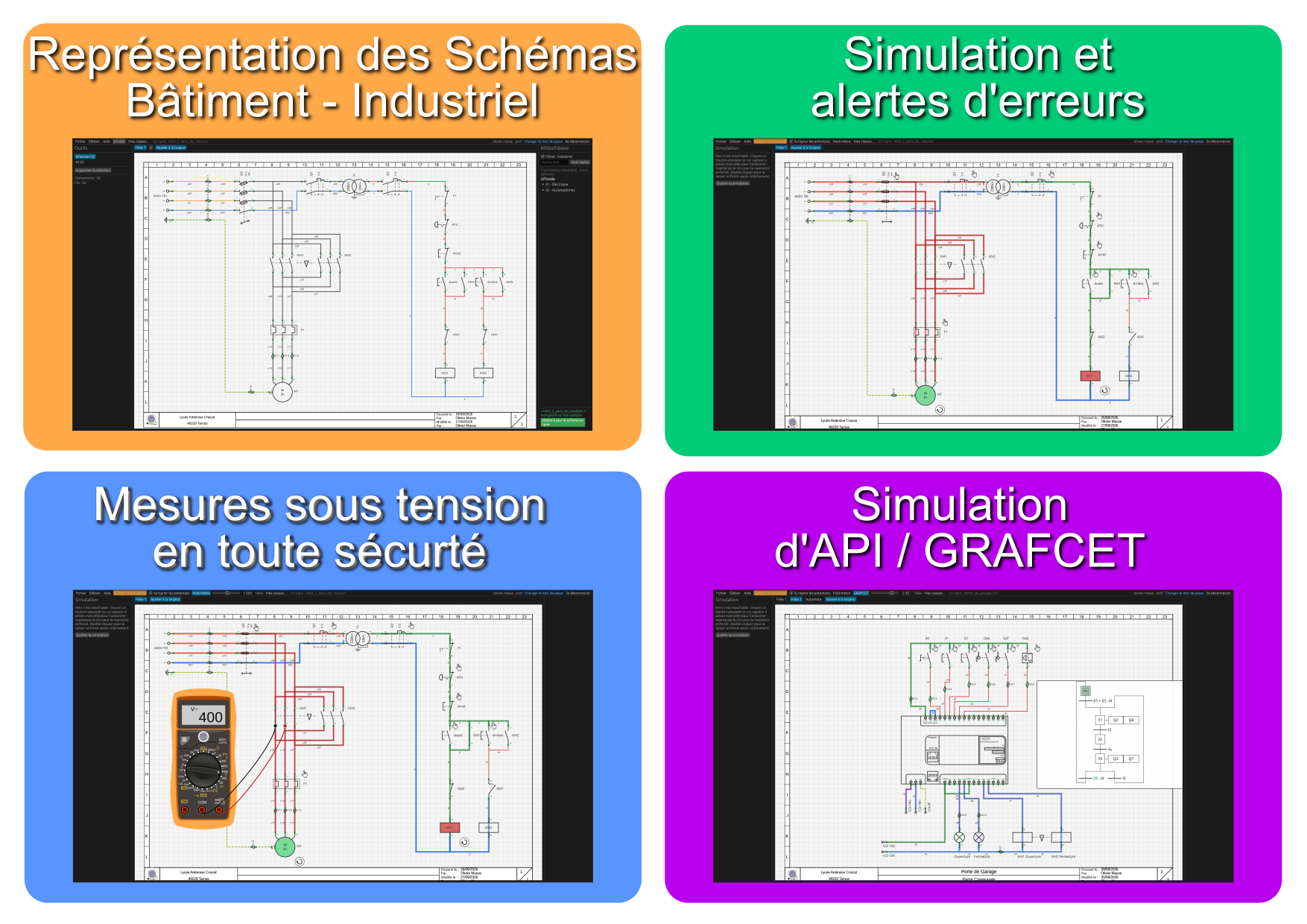

Depuis la rentrée de septembre 2026, je propose aux élèves du lycée de Tarnos une application en ligne permettant de réaliser des schémas électriques basés notamment sur les matériels de l'Embouteilleuse Schneider et des 6 chantiers du pack industrie lié.

Cette appli propose aussi :

• la création de'un folio automatique du récapitulatif des borniers de l'installation
• l'affichage d'alertes pendant la construction du schéma permettant de guider les élèves sur des erreurs ou des oublis comme un transformateur alimenté en 400V~ au lieu de 230V~, des contacts de contacteurs tripolaires n'étant pas associés à une bobine,... ;
• l'affichage d'une popup au survol des symboles affichant la photo du composant réel et indiquant sa fonction ;
• la simulation du fonctionnement de n'importe quel schéma avec affichage de l'évolution des potentiels ;
• la simulation de défauts ;
• la simulation de mesures électriques sous tension au fil de l'évolution du fonctionnement et de la simulation des défauts ;
• la construction de GRAFCET lié à un API M221 et simulation du fonctionnement (affichage des potentiels et mesures sous tension aussi possibles dans ce mode) ;
• la prise en compte des GRAFCET hiérarchisés ;
• un espace dédié aux élèves avec partage des schémas avec le prof de la classe pour suivi ;
• une bibliothèque des schémas partagés avec visibilité ciblée pour compte prof, élève, compte extérieur ;
• des QCM liés à certains schémas partagés avec archivage des scores Élèves → Profs.

SCHÉMA :

Bugs :

***

Améliorations :

- 2026-10-10 : Possibilité de renommer un schéma de "Mes Schémas en ligne"

- 2026-10-10 : Unification des boutons mettre à jour les symboles après modification dans la bibliothèque

- 2026-10-05 : (Peut-être, non prioritaire) Bouton recharger la bibliothèque (après modification symbole) et le schéma avec les composants mis à jour sans être obligé de faire CTRL + F5 et aller chercher le schéma.

PLATINE :

***

ÉDITEUR DE SYMBOLES :

Améliorations :

- 2026-10-10 : ajout et gestion de la prise en compte du front descendant sur une borne comme par exemple la borne Y3 du module preventa XPS-BAC -> en cours de préparation principe armement du front descendant à analyser sur preventa réel pour pouvoir le coder

SIMULATION :

Améliorations :

Bugs :

***

GRAFCET :

Bugs :

***

Améliorations :

- 2026-10-03 : Ajout ACTION -> TM1 à TM10 et ajout réceptivité TM1 à TM10 + choix timing comme actuellement.

EXPORT / ENREGISTREMENT :

Bugs :

***

QCM :

Améliorations

***

COMPTES :

Améliorations :

***
